3.16.23 Установка поршневых колец

3.16.23. Установка поршневых колец

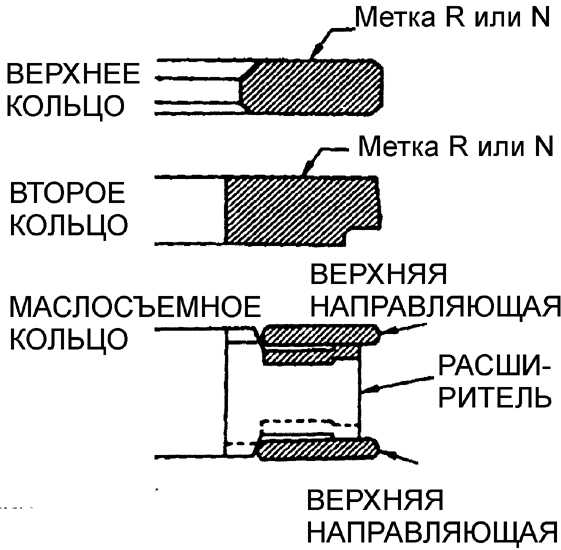

Метка R или N на поршневом кольце должна быть направлена к вершине поршня.

ПОРЯДОК ВЫПОЛНЕНИЯ

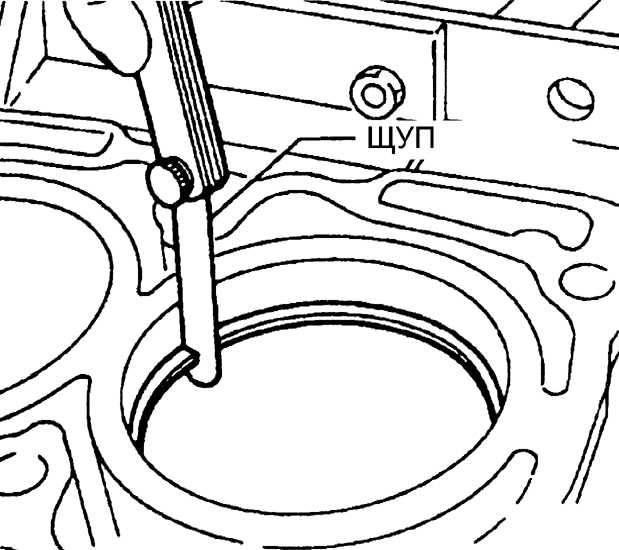

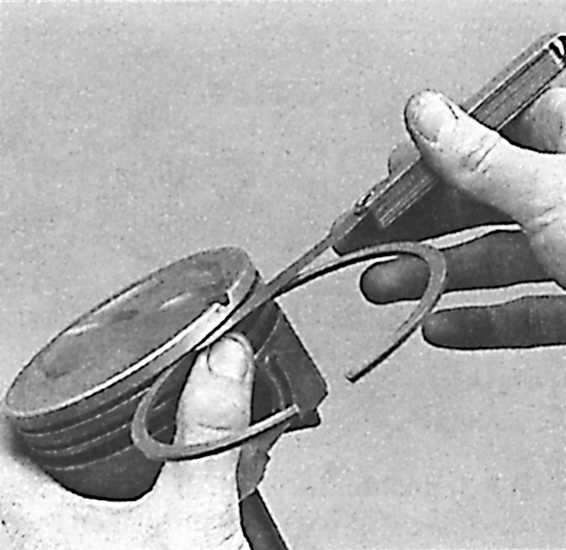

1. Перед установкой новых поршневых колец проверьте зазор в замке поршневого кольца. 2. Расположите поршни и поршневые кольца в соответствии с цилиндрами, в которых они будут работать. 3. Установите поршневое кольцо в канавку поршня. 4. Лезвием щупа измерьте зазор поршневого кольца в канавке поршня. 5. Установите верхнее уплотнительное кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр до основания цилиндра. 6. Используя щуп, измерьте зазор в замке поршневого кольца. 7. Повторите процесс измерения с кольцом, установленным в верхней части цилиндра и сравните результаты измерения с техническими требованиями. 8. Повторите операцию проверки для каждого кольца в первом цилиндре, затем для колец в остальных цилиндрах. 9. Установите поршневые кольца на поршни таким же образом, как и при снятии (см. рис.Расположение поршневых колец на поршне). 10. В первую очередь устанавливается маслосъемное кольцо, которое состоит из трех отдельных элементов. Установите расширитель маслосъемного кольца в канавку поршня, затем последовательно установите верхнее и нижнее маслосъемные кольца. 11. Установите компрессионное кольцо № 2 таким образом, чтобы метка на торце была направлена вверх (см. рис. Расположение метки R или N на поршневом кольце). Не перепутайте первое и второе компрессионные кольца, так как они имеют различный профиль. 12. После установки поршневых колец на поршне проверьте легкость перемещения поршневого кольца в канавке поршня. 13. Установите замки поршневых колец на поршне так, как показано на рис. Расположение замков поршневых колец на поршне
