14.1.9 Замок зажигания

14.1.9. Замок зажигания

ОБЩИЕ СВЕДЕНИЯ

Замок зажигания и состояние контактов на разъеме при различных положениях ключа в замке зажигания

Замок зажигания Subaru Legacy

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижний кожух рулевой колонки.
	2. Отвинтите винты и снимите стальную защитную пластину с нижней части рулевой колонки.
	3. Отсоедините электрический разъем замка зажигания.
4. Используя омметр, проверьте состояние контактов замка зажигания в зависимости от положения ключа зажигания (см. рис. Замок зажигания и состояние контактов на разъеме при различных положениях ключа в замке зажигания).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Снимите кожух рулевой колонки.
	3. Отвинтите винты и снимите стальную защитную пластину с нижней части рулевой колонки.

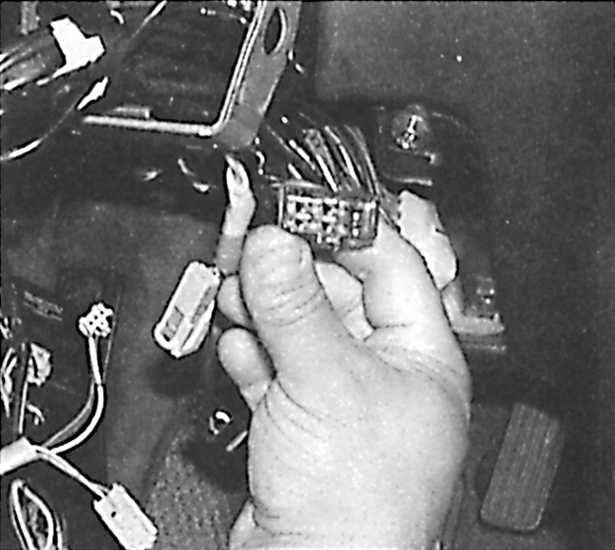

4. Отсоедините электрический разъем замка зажигания.

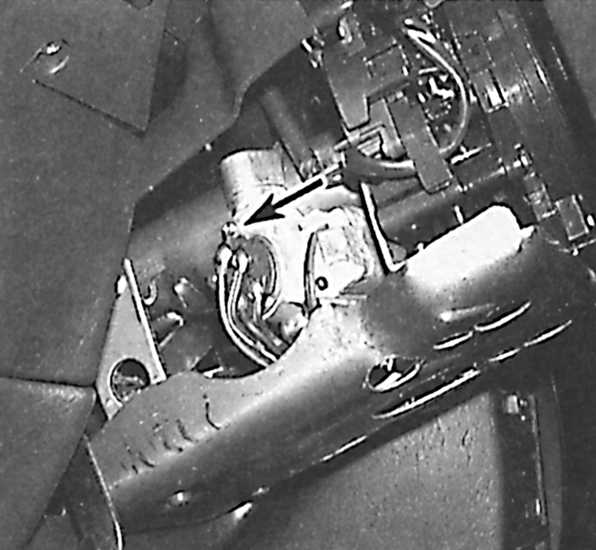

	5. Отвинтите винт, крепящий контактную группу замка зажигания к кожуху цилиндра замка.
6. Извлеките контактную группу замка зажигания из кожуха.
	7. Отвинтите болты, крепящие кожух цилиндра замка зажигания.
8. Установка производится в последовательности, обратной снятию.
9. При этом необходимо использовать новые болты со срезаемой головкой для крепления кожуха цилиндра замка зажигания.
