14.1.8 Многофункциональные переключатели рулевой колонки

14.1.8. Многофункциональные переключатели рулевой колонки

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

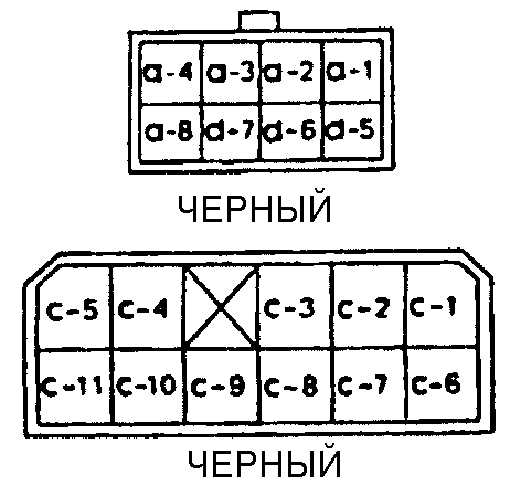

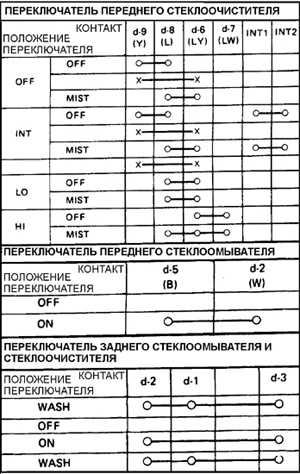

1. Снимите провод массы с аккумулятора. 2. Снимите нижний кожух рулевой колонки. 3. Для доступа к электрическому разъему многофункционального переключателя отвинтите винты и снимите стальную пластину с нижней части рулевой колонки. 4. Отсоедините электрические разъемы многофункциональных переключателей. 5. Используя омметр, проверьте сопротивление между контактами разъема в зависимости от положения переключателя (см. рис. Расположение контактов на разъеме многофункционального переключателя света фар и поворотов, Переключатель света фар и поворотов и состояние контактов на разъеме при различных положениях переключателя, Расположение контактов на электрическом разъеме многофункционального переключателя стеклоочистителя, Состояние контактов на разъеме при различных положениях многофункционального переключателя омывателя и очистителя ветрового стекла).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

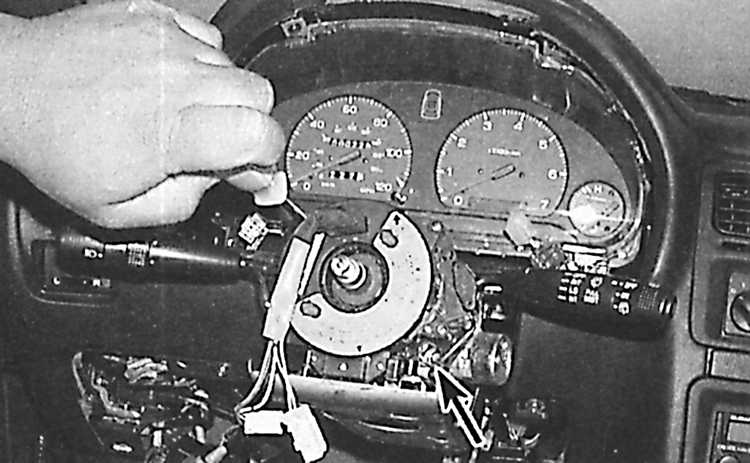

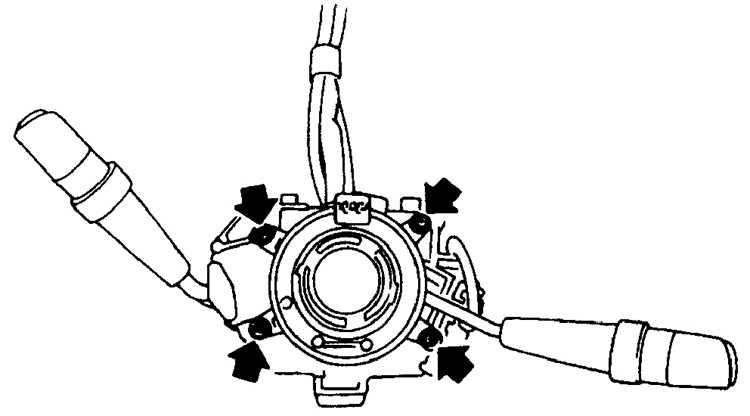

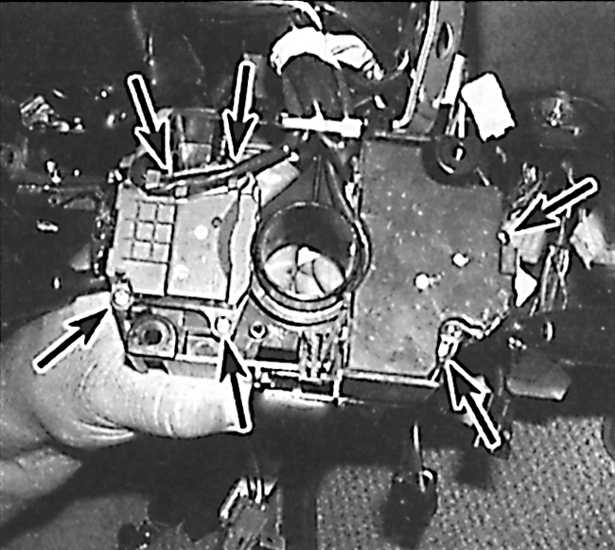

1. Снимите рулевое колесо. 2. Снимите верхний и нижний кожух рулевой колонки. 3. Снимите стальную защитную пластину с нижней части рулевой колонки. 4. Отсоедините электрические разъемы переключателей. 5. Отвинтите винты и снимите блок переключателей с рулевой колонки. 6. Отвинтите 4 винта и снимите с блока переключателей кольцо скольжения. 7. Отвинтите винты и снимите переключатель света фар и поворотов или переключатель очистителя и омывателя ветрового стекла. 8. Установка производится в последовательности, обратной снятию.
