9.3.4 Снятие и установка карданного вала
9.3.1. Снятие и установка карданного вала
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и зафиксируйте
на подставках. |
| 2. Мелом или белой краской нанесите
метки взаимного расположения разных компонентов для обеспечения правильной
последующей установки. Особенно важно отметить расположение задней
части карданного вала по отношению к фланцу главной передачи. |
|
3. Отвинтите болты и гайки,
крепящие заднюю часть карданного вала к фланцу главной передачи. |
 |

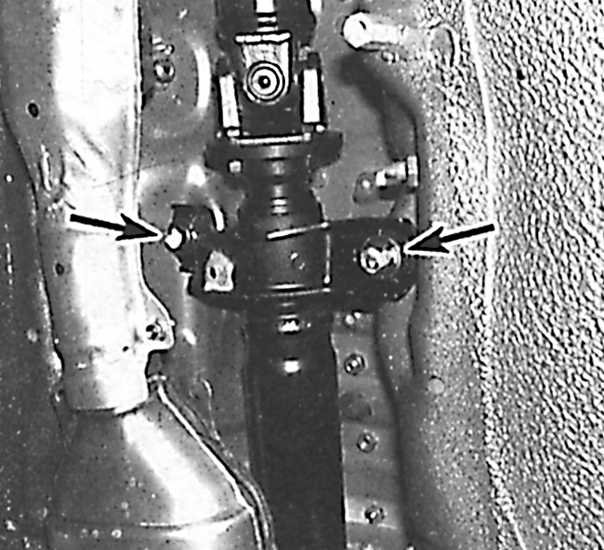

4. Отвинтите болты крепления кронштейна центрального
подшипника (указаны стрелками). |
| 5. Опустите карданный вал вниз
и сдвиньте его назад. При снятии карданного вала передняя шлицевая
муфта выйдет из зацепления с ведомым валом коробки передач. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой карданного вала смажьте
шлицы на передней части карданного вала трансмиссионной жидкостью
и, соблюдая осторожность, чтобы не повредить уплотнительное кольцо,
установите карданный вал в коробку передач. |
| 2. Дальнейшая установка производится в последовательности,
обратной снятию. |
|
|
|
