Автомобиль Subaru Legacy (Субару Легаси)Все автомобили » Subaru Legacy (Субару Легаси) . 6.2.6 Датчики коленчатого вала, распределительного вала, скорости автомобиля6.2.6. Датчики коленчатого вала, распределительного вала, скорости автомобиля

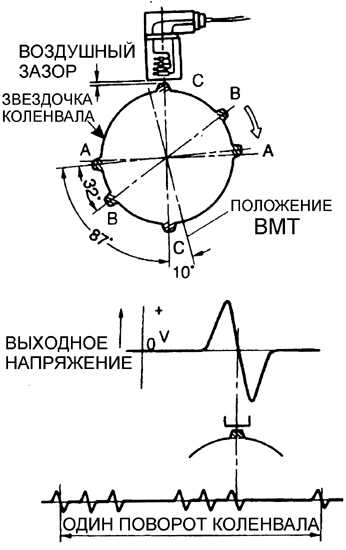

Принцип работы датчика положения коленчатого вала
Расположение датчика положения левого распределительного вала и форма импульсов, создаваемых датчиком
Проверка сопротивления датчика положения коленчатого вала
Датчики представляют собой магнит, сверху на котором установлена катушка с
проводом. Стальной диск, установленный на коленчатом и распределительном валу
имеет зубья, при прохождении которых около магнита датчика создается электрический
импульс в датчике. Сигнал датчика используется блоком ЕСМ для определения положения
коленчатого вала и скорости автомобиля. Для проверки датчика необходимо измерить
сопротивление обмотки датчика.
|
